Bärverk

Montering av fasadskivor

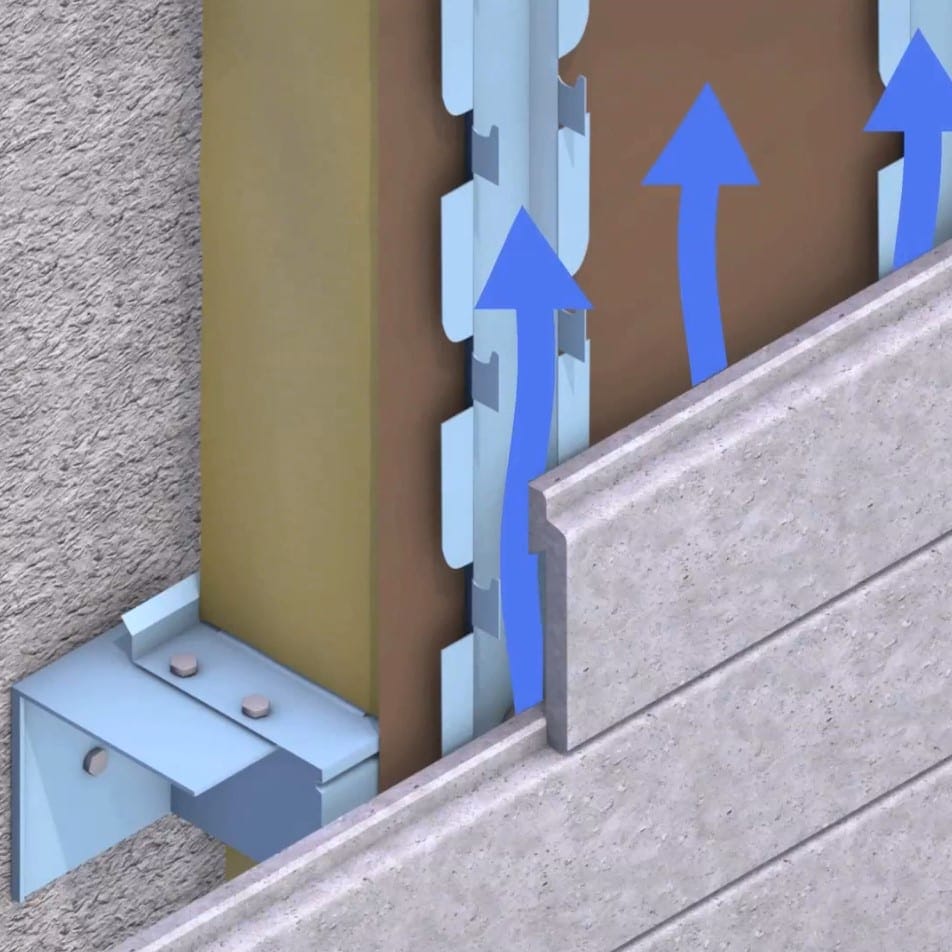

Här visas ett exempel där bärverk används för montering av fasadskivor och extra isolering.

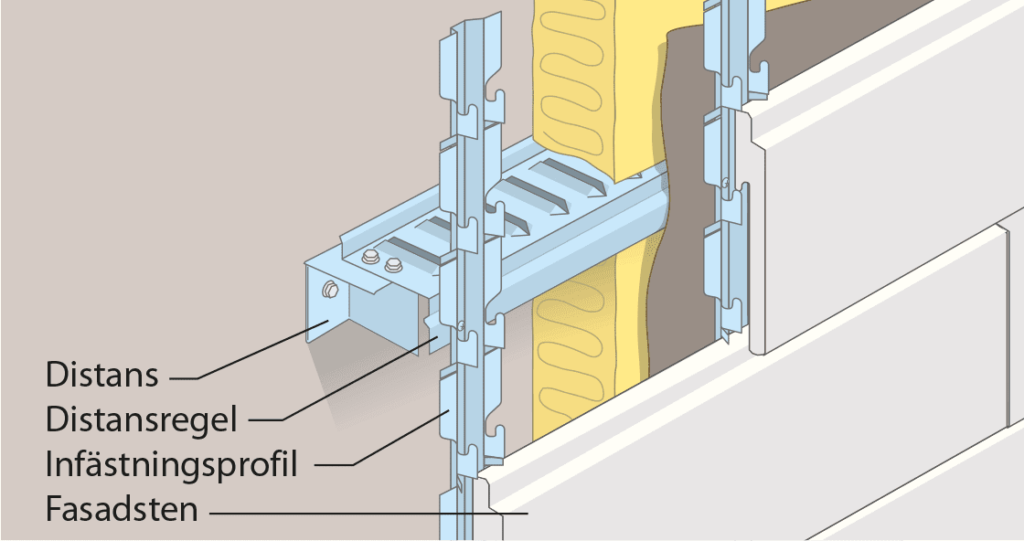

Montering av fasadstenar

Här visas ett exempel där bärverk används för montering av fasadstenar och extra isolering.

Beskrivning

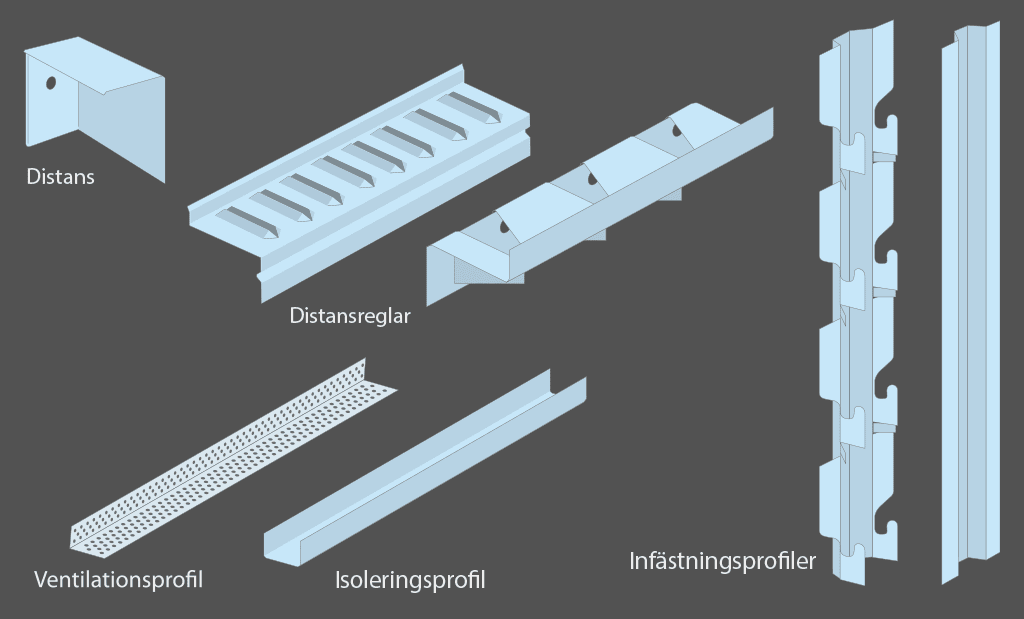

Profiler av varmförzinkad tunnplåt bestående av distansstöd, distansreglar och infästningsprofiler för fasadbeklädnadsmaterial (plåt, skivor och sten). Distanser vid ojämna väggytor och bärreglar monterade direkt på vägg, alternativt på distanserna för att minska köldtransport till bakomvarande väggkonstruktion. Hattprofiler för infästning av fasadmaterialet.

Distansreglar med ned- eller uppvikta klaffar ger profilerna en kraftigt förhöjd bärförmåga. Profiltjocklek upp till 0,9 mm kan bearbetas med handverktyg. Bärreglar fästade på distanser används vanligtvis för att minska köldtransport från fasadbeklädnad in till bakomvarande vägg vid tilläggsisolering. Profilerna klarar fasadvikter på 50 kg/m², upp till 100 m byggnadshöjd och ingår i vårt Europa-godkännande (ETA 16/0847).

Mått
Väggdistans: 55 x 100 – 200 x 1,5 mm
Bärregel: 70 eller 95 mm x 3 600 x 0,9 mm
Infästningsprofil: 20–50 x 2 500 x 0,7–1,0 mm
Ventilationsprofil: 15–100 x 2 000 x 0 ,5 mm
Sockelprofil: 70–150 x 2 500–3 000 x 0,6 mm

Utseende

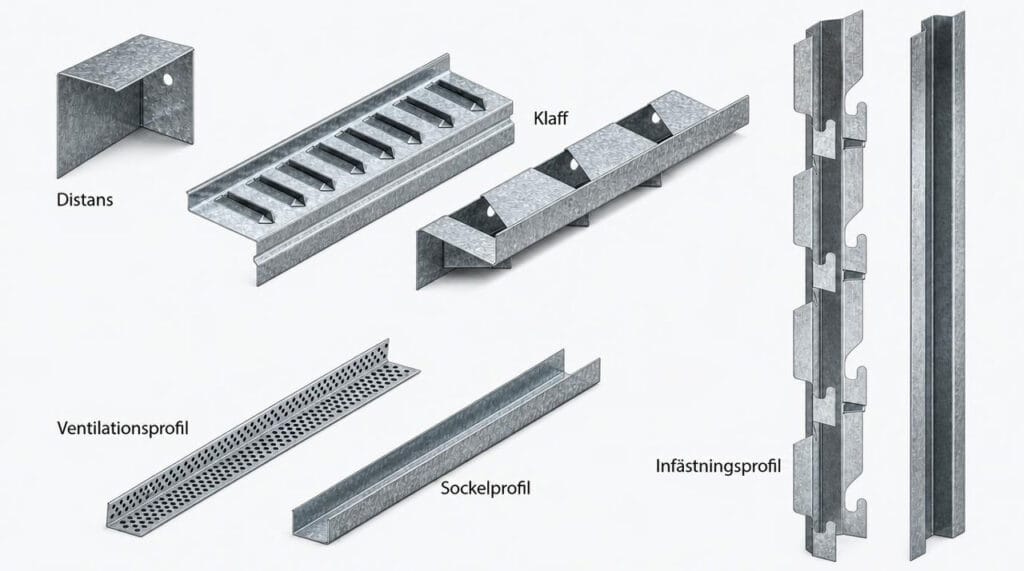

Profilerna, enligt bilder ovan, är zinkfärgade eller med svartfärgad yta.
